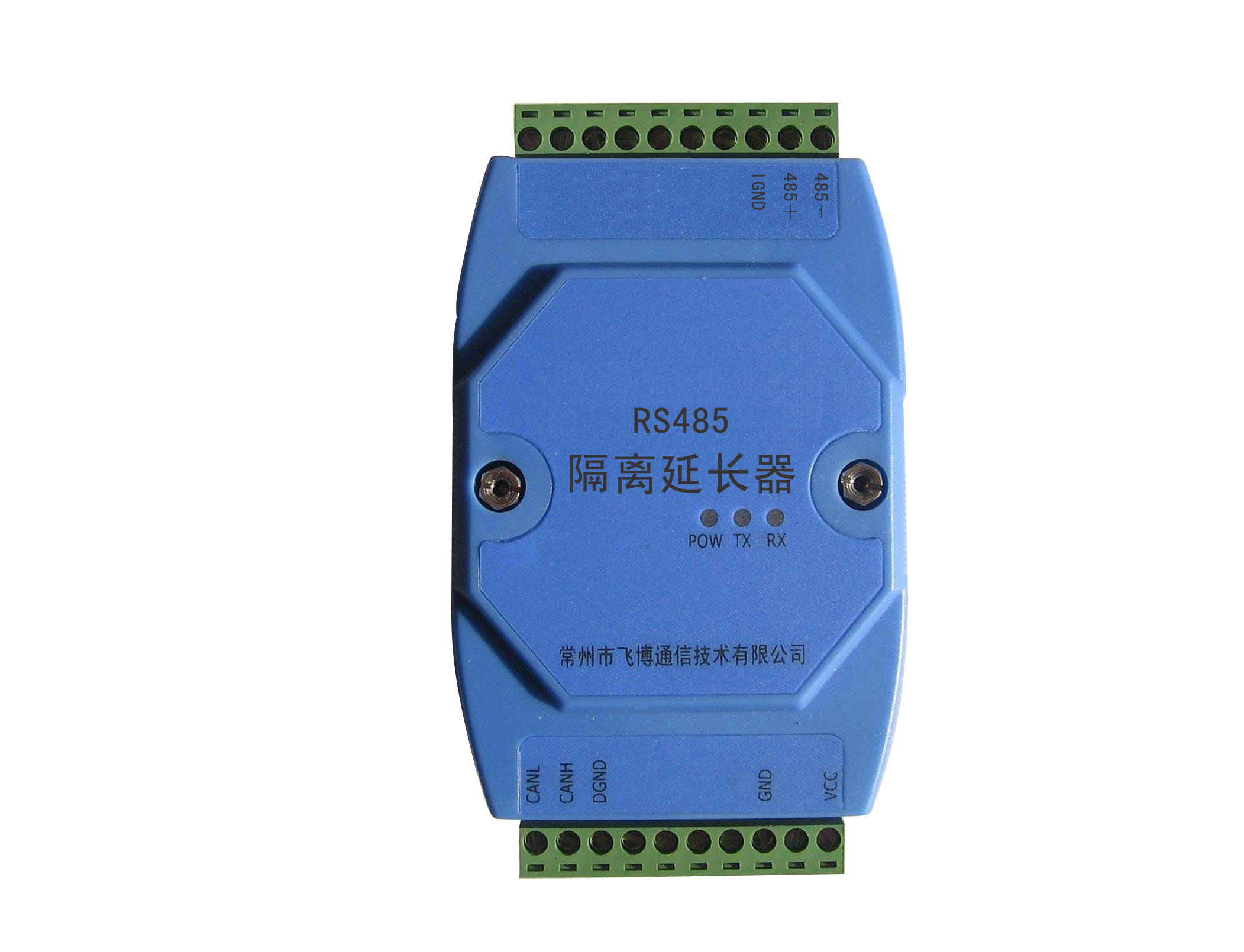

RS485隔離中繼器
產品型號：DGFB485
目前工業環境中許多重要的設備使用RS-485/RS-422接口界面設計,然而,RS-485/RS-422限制設備之間的傳輸距離只能為1200米.為了克服這個限制,許多用戶使用RS-485/RS-422中繼器來延長RS-485/RS-422設備之間的傳輸距離，RS485隔離中繼器采用獨特的自動雙向切換技術，無須控制信號，將RS-485總線距離延長1200米，采用單端供電技術實現光隔,其RS-485/422一端采用獨立外供電,而另一端采用DC/DC隔離變換提供電源,通信信號采用高速光耦隔離.這種設計能夠有效避免工程中由于共用電源帶來的隔離失效,稱為真正"隔離".內置的抗雷擊裝置可有效保護總線上的設備由于雷擊引起的損壞。RS-485隔離中繼器需外接電源。
產品特點:
※ 自動偵測串口速率、判別和控制數據傳輸方向
※ 特有接口自適應技術，無需開關設置，隨意切換，RS-485/RS-422接口
※ 既可支持RS-485/RS-422中繼功能亦可支持，RS-485/RS-422雙向轉換
※ 采用DC-DC 電源隔離3000V，無需串口取電
※ 信號傳輸采用3000V高速光隔及預加重技術
※ 通信距離延長1200米（9600bps）
※ 接口提供1500W浪涌保護，15KV靜電保護
|
|
通訊指標： |
|
|
|
|
標準 |
符合EIA RS-485,RS-422標準 |
|
RS-485信號 |
D+,D-,GND |
|
RS-422信號 |
R+,R-,T+,T-,GND |
|
工作方式 |
異步工作,點對點或多點,2線半雙工,4線全雙工 |
|
方向控制 |
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率 |
300-115200bps,自動偵測串口信號速率 |
|
負載能力 |
支持 32點輪詢環境(可定制128點) |
|
傳輸距離 |
RS-485/422端延長1200米(9600bps時) |
|
接口保護 |
600W浪涌保護、1500V靜電保護 |
|
光電隔離 |
3000V |
|
接口形式 |
工業接線端子 | |
|
|
環境指標： |
|
|
|
|
工作溫度 |
-20℃到70℃ |
|
存儲溫度 |
-40℃到85℃ |
|
濕度 |
相對濕度 5%到95% | |
|
|
電源指標： |
|
|
|
|
輸入電源 |
5V、12V、24V、48V供電 |
|
功耗 |
靜態功耗100mA以內,動態功耗平均值300mA以內 | |
|
|
外觀指標： |
|
|
|
|
外殼 |
ABS塑殼、導軌外形 |
|
顏色 |
進口藍 | | |
