232/485/422接口轉換器（光隔、有源）

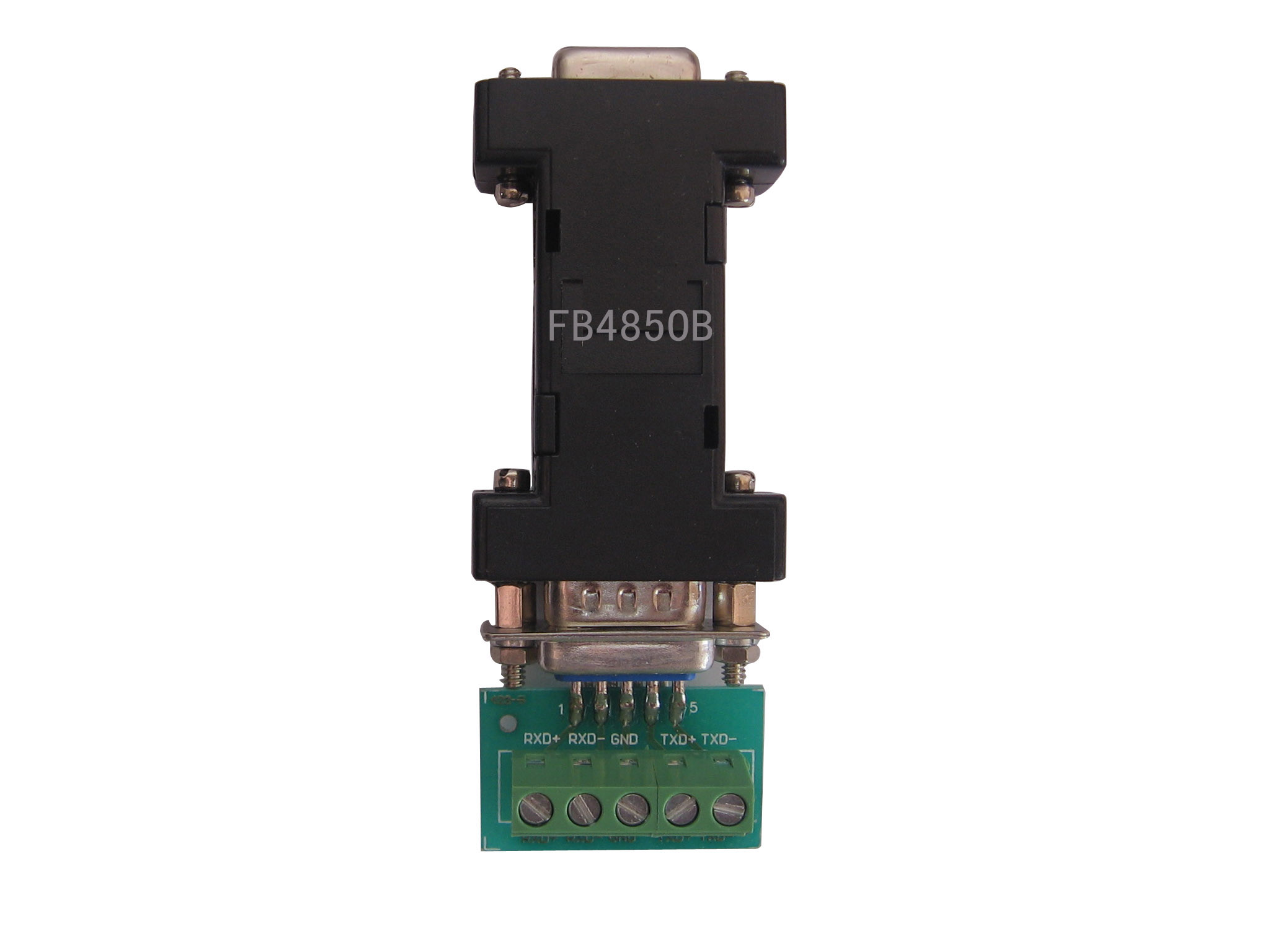

產品型號：FB485OB （普通外形）
DGFB485OB（導軌外形）
RS232/485/422接口轉換器能將RS-232轉換成RS-485（半雙工）信號或RS-422（全雙工）信號并延長傳輸至1200米。采用獨特的自動收發技術，確保兼容所有軟件。FB485OB/DGFB485OB為光電隔離型，需外接電源。
產品特點:
※ 自動偵測串口速率、判別和控制數據傳輸方向
※ 支持異步半雙工（RS-485）或異步全雙工（RS-422）通信
※ 點到多點通信，支持32點輪詢環境（可定制128點）
※ 接口傳輸距離超過1200米(485/422)
※ 3000V光電隔離功能
※ 接口具有1500W浪涌保護，15KV靜電保護
※ 適用于工業控制環境
|
通訊指標： |
|
|
|
標準 |
符合 EIA RS-232,RS-485標準 |
|
RS-232信號 |
TX,RX, GND |
|
RS-485信號 |
D+,D-,GND |
|
RS-422信號 |
R+,R-,T+,T-,GND |
|
工作方式 |
異步工作,點對點或多點, 2線半雙工,4線全雙工 |
|
方向控制 |
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率 |
300-115200bps,自動偵測串口信號速率 |
|
負載能力 |
支持 32點輪詢環境(可定制128點) |
|
傳輸距離 |
RS-485端1200米(115200bps時),RS-232端建議不超過5米 |
|
接口保護 |
600W浪涌保護、1500V靜電保護 |
|
接口形式 |
RS-232端DB-9/DB-25母頭,RS-485端工業接線端子 | |
|
|
環境指標： |
|
|
|
|
工作溫度 |
-20℃到70℃ |
|
存儲溫度 |
-40℃到85℃ |
|
濕度 |
相對濕度 5%到95% | |
|
|
電源指標： |
|
|
|
|
輸入電源 |
5V供電 |
|
功耗 |
靜態功耗 40mA以內,動態功耗平均值100mA以內 | |
|
|
外觀指標： |
|
|
|
|
外殼 |
ABS塑料、普通外形/導軌外形 |
|
顏色 |
黑色 | |

|
